FABCHEM
找到合适的软管

应用

      Continental Fabchem 设计用于在压力、重力流和全抽吸服务下处理大多数常见工业化学品。

      还提供导电管和导电盖 (FabChem-C)，非常适合在需要静电消散的爆炸性环境中输送化学品。

性能+规格

内层

  • Pliosyn™ 超高分子量聚乙烯 (UHMWPE)
  • 546-498 (C) 导电 Pliosyn™ (UHMWPE)

外层

  • 三元乙丙橡胶（波纹）
  • 546-498(C) 导电三元乙丙橡胶

增强层

  • 螺旋层合合成纤维织物
  • 双线螺旋

温度范围

  • -40°F / -40°C ~ 212°F / 100°C

安全系数

  • 4:1

包装

  • 卷绕和聚乙烯包裹

接头

  • 有关压接规格，请参阅大陆康迪泰克工业软管装配手册。

非库存/尺寸

  • 对于特殊生产运行的最低要求，请联系客户服务
品牌
  • Continental Fabchem™ 化学品输送软管，200 PSI WP

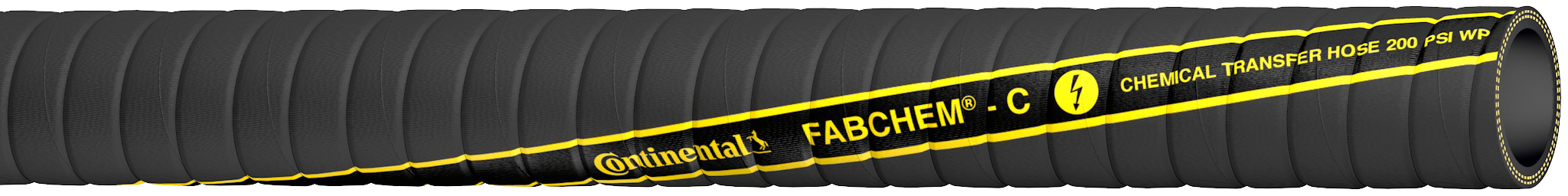

  • Continental Fabchem™ - C（导电徽标）化学品输送软管，200 PSI WP
FABCHEM
订购代码： 546-065（绿色）、546-533（紫色）、546-555（蓝色）
内径
（英寸） 		内径
（毫米） 		外径
（英寸） 		外径
（毫米）
长度
（英尺） 		颜色 弯曲半径
（英寸） 		弯曲半径
（毫米） 		Vacuum HG
(in.) 		Vacuum HG
(mm) 		WP
(PSI) 		WP
(MPa) 		Weight
(lbs/ft) 		Weight
(kg/m) 		Part Number
1/2 12.70 0.90 22.80
100 Green 3.00 76.00 29 737 200 1.38 0.30 0.45 20018477
3/4 19.10 1.19 30.10
100 Green 3.50 89.00 29 737 200 1.38 0.464 0.66 20018478
1 25.40 1.44 36.50
100 Green 4.00 102.00 29 737 200 1.38 0.58 0.86 20018481
1-1/4 31.80 1.69 42.90
100 Green 4.50 102.00 29 737 200 1.38 0.69 1.03 20018485
1-1/2 38.10 1.94 49.20
100 Green 5.00 127.00 29 737 200 1.38 0.81 1.20 20018488
2 50.80 2.50 63.50
100 Green 6.00 152.00 29 737 200 1.38 1.17 1.74 20018493
2-1/2 63.50 3.09 78.60
100 Green 7.50 203.00 29 737 200 1.38 1.76 2.61 20018496
3 76.20 3.60 91.30
100 Green 9.00 229.00 29 737 200 1.38 2.09 3.11 20018498
4 101.60 4.60 117.00
100 Green 10.00 254.00 29 737 200 1.38 2.75 4.09 20018502



FABCHEM-C
Order Codes: 546-498
ID
(in) 		ID
(mm) 		OD
(in) 		OD
(mm)
Length
(ft) 		Color Bend Radius
(in.) 		Bend Radius
(mm) 		Vacuum HG
(in.) 		Vacuum HG
(mm) 		WP
(PSI) 		WP
(MPa) 		Weight
(lbs/ft) 		Weight
(kg/m) 		Part Number
1 25.40 1.48 37.70
100 Black 4.00 102.00 29 737 200 1.38 0.60 0.89 20936107
400 Black 4.00 102.00 29 737 200 1.38 0.60 0.89 20936107
1-1/4 31.75 1.74 44.09
400 Black 4.50 114.00 29 737 200 1.38 0.72 1.07 21102379
2 50.80 2.55 64.70
100 Black 6.00 152.00 29 737 200 1.38 1.20 1.85 20936141
2-1/2 63.50 3.14 79.80
400 Black 8.00 203.00 29 737 200 1.38 1.80 2.68 21055223
3 76.20 3.64 92.50
100 Black 9.00 229.00 29 737 200 1.38 2.14 3.02 20936142
