通用胶管 VARIFLEX,ContiTech 康迪泰克 VARIFLEX,ContiTech VARIFLEX

性能 + 规格

内层

丁腈橡胶（NBR）

外层

化学™橡胶

增强层

螺旋合成纱

温度范围

-20°F / -29°C ~ 210°F / 99°C

安全系数

包装

3/16 英寸至 3/4 英寸	- 500 英尺卷轴
1-1/4 英寸	- 400 英尺卷轴
1 英寸	- 450 英尺卷轴
1-1/2 英寸	- 300 英尺卷轴
最多 3 件，以 50 英尺为增量

接头

*有关扣压规格，请参阅 Continental 工业软管装配手册。 - 耦合组件提供 1/4"、3/8" 和 1/2" 红色。

非库存 / 尺寸

有关特殊生产运行的最低要求，请联系客户服务

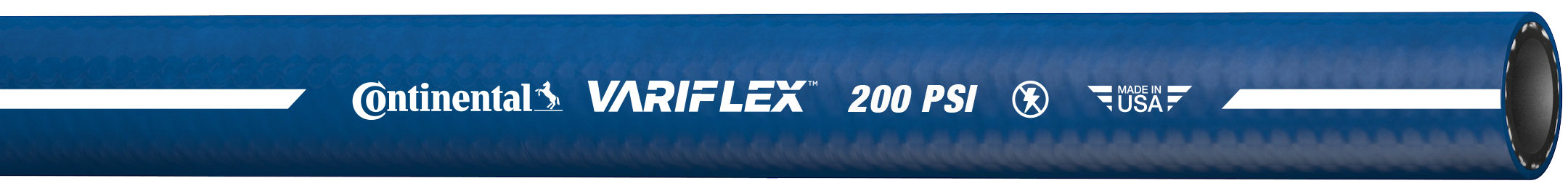

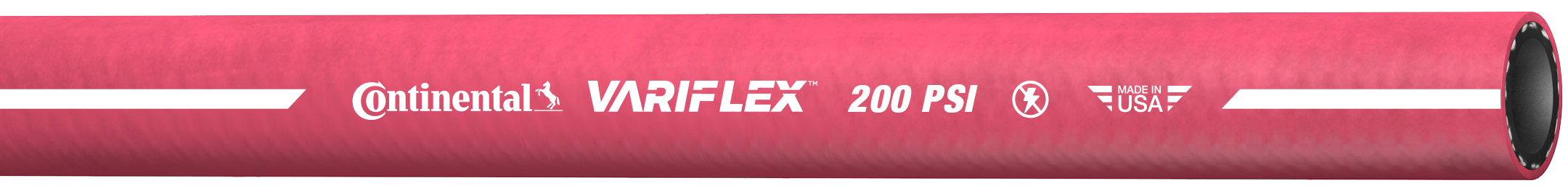

VARIFLEX 200

订货号：569-007（红色）、569-036（蓝色）

产品编号

ID
（in）

内径
（mm）

外径
（in）

外径
（mm）

长度（ft）	颜色	工作强度（PSI）	可湿量（MPa）	重量（lbs/ft）	重量（kg/m）	零件编号

1/4

6.40

0.53

13.50

500	蓝	200	1.38	0.10	0.15	20026311
500	红	200	1.38	0.10	0.15	20025484

5/16

7.94

0.63

16.00

500	蓝	200	1.38	0.14	0.210	20026312
500	红	200	1.38	0.14	0.210	20025485

3/8

9.53

0.69

17.50

500

红

200

1.38

0.15

0.220

20025487

1/2

12.70

0.84

21.30

500	蓝	200	1.38	0.21	0.310	20147654
500	红	200	1.38	0.21	0.310	20025490

5/8

15.88

1.00

25.40

500

红

200

1.38

0.27

0.400

20025492

3/4

19.10

1.13

28.70

500	蓝	200	1.38	0.38	0.570	20026313
500	红	200	1.38	0.38	0.570	20025493

25.40

1.47

37.30

500	蓝	200	1.38	0.58	0.860	20026314
500	红	200	1.38	0.58	0.860	20025495

VARIFLEX 300

订货号： 569-006（黑色）、569-008（红色 5/16 ̋ – 1 1⁄2 ̋）、569-037（蓝色 3/8 英寸 - 1 英寸）、569-580（绿色）、536-037（红色 2 ̋）

产品编号

ID
（in）

内径
（mm）

外径
（in）

外径
（mm）

长度（ft）	颜色	工作强度（PSI）	可湿量（MPa）	重量（lbs/ft）	重量（kg/m）	零件编号

1/4

6.40

0.54

13.70

500	黑	300	2.07	0.14	0.210	20025408
500	蓝	300	2.07	0.14	0.210	20026316
500	红	300	2.07	0.14	0.210	20025498

5/16

7.94

0.64

16.30

500	黑	300	2.07	0.18	0.270	20025428
500	蓝	300	2.07	0.18	0.270	20026317
500	红	300	2.07	0.18	0.270	20025499

3/8

9.53

0.69

17.50

100	黑	300	2.07	0.19	0.280	20981025
500	黑	300	2.07	0.19	0.280	20025430
500	蓝	300	2.07	0.19	0.280	20026318
500	绿	300	2.07	0.19	0.280	20583208
500	红	300	2.07	0.19	0.280	20025502

1/2

12.70

0.86

21.80

500	黑	300	2.07	0.26	0.390	20025450
500	蓝	300	2.07	0.26	0.390	20026319
500	红	300	2.07	0.26	0.390	20025512

5/8

15.88

1.02

25.90

500	黑	300	2.07	0.33	0.490	20333327
500	蓝	300	2.07	0.33	0.490	20026322
500	红	300	2.07	0.33	0.490	20025518

3/4

19.10

1.19

30.20

500	黑	300	2.07	0.42	0.630	20025471
500	蓝	300	2.07	0.42	0.630	20026323
500	红	300	2.07	0.42	0.630	20025522

25.40

1.50

38.10

450	黑	300	2.07	0.62	0.920	20025477
450	蓝	300	2.07	0.62	0.920	20026334
450	红	300	2.07	0.62	0.920	20025532

1-1/4

31.80

1.81

45.97

400

红

300

2.07

0.86

1.29

20025540

1-1/2

38.10

2.08

52.80

300

红

300

2.07

1.03

1.54

20025541

VARIFLEX 300

产品编号

ID
（in）

内径
（mm）

外径
（in）

外径
（mm）

长度（ft）	颜色	耦合端点	工作强度（PSI）	可湿量（MPa）	重量（lbs/ft）	重量（kg/m）	零件编号

1/4

6.40

0.53

13.70

红

外螺纹 x 外螺纹 1/4" NPT

300

2.07

0.14

0.21

20104919

3/8

9.53

0.69

17.50

红

外螺纹 x 外螺纹 1/4" NPT

300

2.07

0.19

0.28

20104942

1/2

12.70

0.86

21.80

红

外螺纹 x 外螺纹 1/2" NPT

300

2.07

0.26

0.39

20104909
